設備介紹

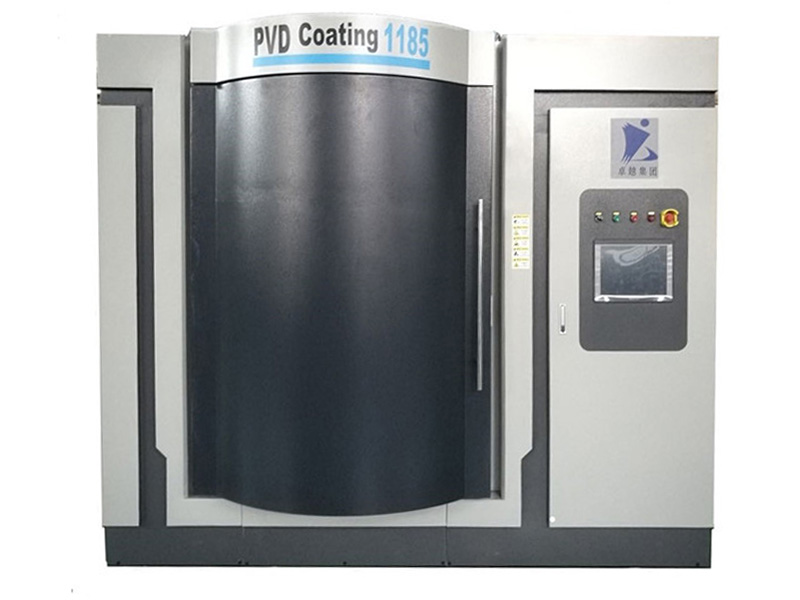

ZY-1185 多弧離子真空鍍膜機是用于在各種工具、刀具、抗磨零件等表面涂裝硬質或超硬質耐磨涂層的專用設備。設備合理配備多套最新研制的陰極電弧，有效保障弧源濺射的穩定性與均勻性，同時采用先進的多路進氣系統，精準控制氣體流量，滿足客戶多種化合物膜層需求。另外，本品還裝載大功率脈沖偏壓電源，能極大提高電離子能量，保證離化率高、離子能量大、沉積速度快，從而獲得優秀的膜層結合力和光潔度。
設備特點
電弧在靶材整個表面做快速移動，靶材表面被均勻刻蝕，優化了涂層結合力，涂層表面光滑致密，且具有優異的涂層附著力。
擁有更快的批次周轉效率和涂層生產效率。
在有效鍍層范圍內涂層厚度均勻。
高質量的硬質涂層允許工具具有更高的切削和進料速度，并由于延長使用壽命而減少了更換工具的時間，從而降低了總加工成本。
涂層的摩擦性和硬度允許減少潤滑和冷卻，保證加工零件的表面質量更好。
設備參數
|
爐體尺寸 |
φ1100×H850 |
|
有效空間 |
φ550×H500 |
|
極限壓力 |
5.0×10-4Pa |
|
抽氣時間 |
大氣到4X10-3 <20分鐘 |
|
真空系統 |
分子泵、羅茨泵、旋片泵 |
|
電源類型 |
弧電源、脈沖偏壓電源、槍電源 |
|
工件轉架結構 |
下轉架結構 |
|
應用技術 |
HCD+ARC |
|
標準涂層 |
TiN、CrN、AlTiN等 |
|
可選涂層 |
TiAlCrN等 |
|
生產周期 |
3-5小時/爐 |
|
外圍尺寸 |
L4000×W3200×H2200 MM |
|
實際功率 |
50KW |
|
產量/爐 |
銑刀φ10×70 680 刀粒φ18×6 5000 滾刀φ80×80 48
模具 500KG
|
|
配套條件 |
循環水壓力：2-3KG/CM3 水量：10T/H 壓縮空氣：4-6 KG/CM3 |
|
工作氣體 |
Ar、N2、O2、C2H2等 |
|
控制方式 |
手動+半自動+全自動一體化/觸摸屏+PLC（自己開發的鍍膜專用軟件） |
